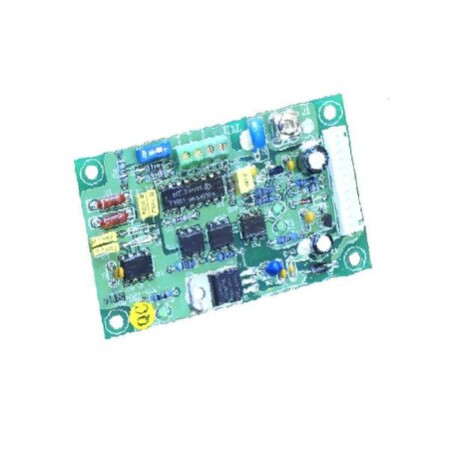

Модуль интерфейса RS485 для EI-7011, EI-Р7012 (PCB-RS485A-1)

Модуль интерфейса RS-485 (PCB-RS485A-1) используется для расширения функциональных возможностей преобразователей частоты серии EI-7011, EI-Р7012. Он предназначен для преобразования интерфейса RS-232 в RS-485 при построении систем управления различными технологическими процессами.

Технические характеристики

Максимальная скорость обмена - 9600 бод.
Максимальная длина линии связи - 1200 м.
Количество преобразователей частоты, подключаемых к линии связи - до 31.

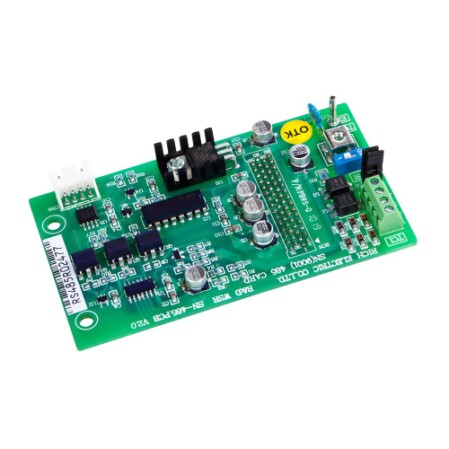

Модуль интерфейса RS485 для EI-9011 (PCB-RS485-1)

Модуль интерфейса RS-485 (PCB-RS485-1) используется для расширения функциональных возможностей преобразователей частоты серии EI-9011. Он предназначен для преобразования интерфейса RS-232 в RS-485 при построении систем управления различными технологическими процессами.

Технические характеристики

Максимальная скорость обмена - 19200 бод.
Максимальная длина линии связи - 1200 м.
Количество преобразователей частоты, подключаемых к линии - до 31.

Модуль интерфейса PROFIBUS-DP (EI-SI-P1) для EI-9011

Модуль интерфейса PROFIBUS-DP (EI-SI-P1) предназначен для обеспечения работы преобразователя частоты модели EI-9011 в сети PROFIBUS в режиме ведомого (Slave) устройства.

Технические характеристики

Модуль EI-SI-P1 устанавливается внутри ПЧ, непосредственно на процессорную плату. Для управления используются три формата данных – длиной 32 байта, 12 байт или 6 байт.

Управляющее устройство (контроллер), работающее в режиме РROFIBUS-DP Master, может контролировать состояние преобразователя, подавать на него команды управления и изменять константы. Скорость обмена задается на устройстве РROFIBUS-DP Master в пределах 9,6 кбит/с до 12 Мбит/с.

На модуле EI-SI-P1 будет автоматически установлена та же скорость.

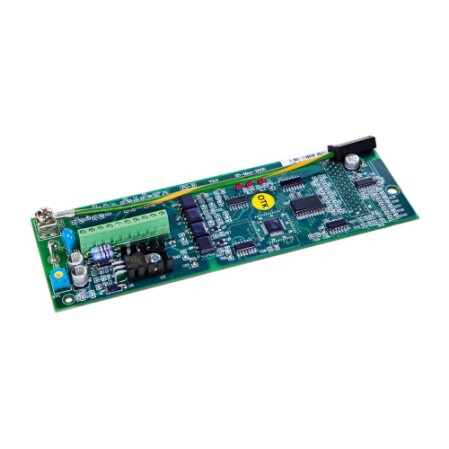

Плата сопряжения с датчиком скорости PG-B2

Плата сопряжения предназначена для подключения датчика скорости (тахогенератора) к преобразователю частоты серии EI-9011.

Технические характеристики

Плата применяется в режиме векторного управления с обратной связью от импульсного датчика скорости.

Напряжение питания для импульсного датчика 12 В.
Максимальный ток 200 мА.
Выход контрольных импульсов: открытый коллектор + 24 В, максимальный ток 30 мА.
Импульсные входы комплементарные.
Граничная частота импульсов 30 кГц.

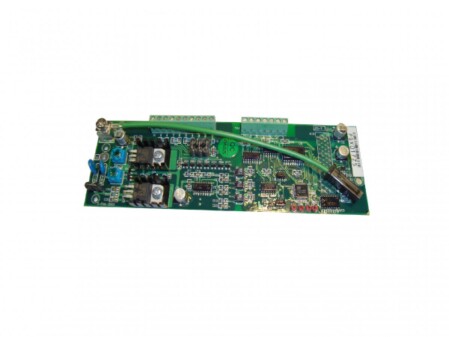

Плата сопряжения с датчиком скорости PG-X2

Технические характеристики

Плата применяется в режиме векторного управления с обратной связью от импульсного датчика скорости.

Напряжение питания для импульсного датчика 5 В или 12 В.
Максимальный ток 200 мА.
Выход контрольных импульсов дифференциальный.
Импульсные входы дифференциальные.
Максимальная частота импульсов 300 кГц.

Плата аналогово-цифрового преобразователя ADC-1

Плата предназначена для отображения в цифровом виде сигнала параметра, снимаемого с аналогового выхода преобразователя частоты (выходной частоты, тока и т.д.).

Технические характеристики

Плата подключается ко всем моделям преобразователей частоты.

Рекомендуется для использования в дистанционных пультах управления, а также при размещении преобразователей частоты в электрических шкафах.

Напряжение питания (пост.ток)………....…….............5В +/- 5%.
Потребляемый ток……………………...........…не более 100 мА.
Макс.напряжение входного сигнала ……..............………….10В.
Входное сопротивление……………...............…не менее 5 кОм.
Кол-во разрядов индикатора………..............……………………4.
Погрешность измерения……………..............……..не более 8%.
Формат вывода информации на индикатор........."0.0-50.0", "0-1000", "0-1500", "0-3000", "0-3500", "0-6000".

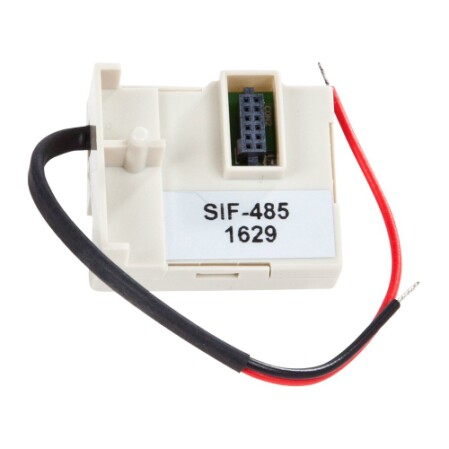

Модуль интерфейса E2-8300-RS-485

Модуль предназначен для расширения функциональных возможностей преобразователя частоты Е2-8300.

Технические характеристики

Диапазон мощностей 1,5 кВт — 11 кВт.
Выходная частота 0,1 — 400 Гц.
Оптимальное задание характеристики U/f для нагрузки вентиляторного типа.
Мониторинг и управление по RS — 422/485 с возможностью подключения до 32 преобразователей в локальную сеть.
Программирование группы преобразователей с помощью съемного пульта.
Быстродействующая защита от кратковременных перегрузок, работающая без отключения двигателя.

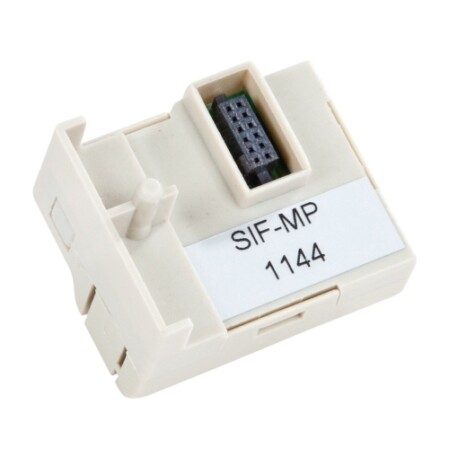

Модуль копирования Е2-8300-МК

Модуль предназначен для копирования параметров и программ встроенного ПЛК с одного преобразователя Е2-8300 на другой.

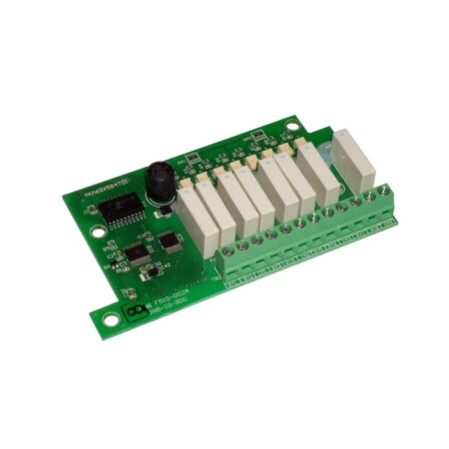

Модуль расширения IO-8DO для Е5-Р7500

Модуль JN5-IO-8DO применяется, когда есть необходимость каскадного управления насосами, количество которых превышает три и позволяет реализовать режим каскадного управления до 8 насосов с фиксированным основным насосом и режим каскадного управления до 4 насосов с циклической сменой основного насоса.

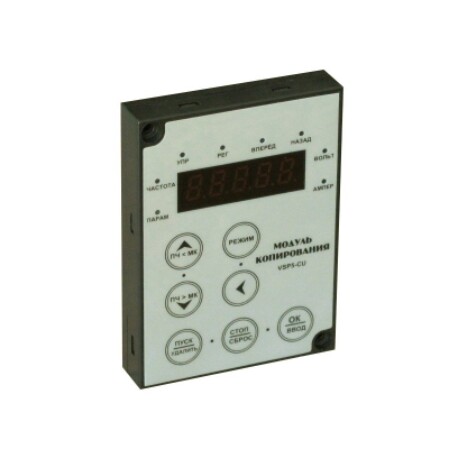

Модуль копирования для преобразователей частоты серии Е5

Модуль предназначен для копирования параметров одного преобразователя серии Е5 на другой. Для преобразователей частоты Е5-8200 возможно использовать как пульт дистанционного управления.

Технические характеристики

Модуль представляет собой пульт и позволяет копировать параметры и программы с одного преобразователя Е5 на другой, что существенно сокращает время настройки и программирования группы однотипных преобразователей. Кроме того, при использовании с Е5-8200 модуль копирования может работать как пульт дистанционного управления с полной функциональностью штатного пульта.
